¿Cómo Funciona?

Los sistemas de interconexión convierten, mediante un inversor, la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.

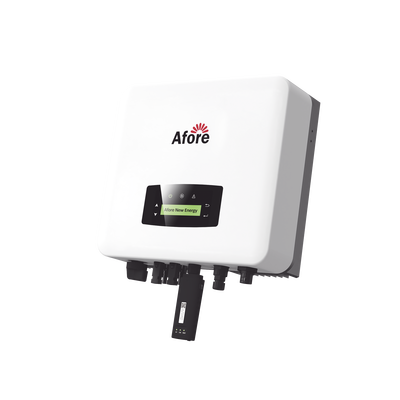

El inversor de cadena monofásico Afore HNS5000TL es una solución avanzada y altamente eficiente para aplicaciones residenciales de sistemas fotovoltaicos. Con una potencia máxima de salida de 5000 W y un amplio rango de voltaje de operación, este inversor está diseñado para maximizar el rendimiento y la confiabilidad de su instalación solar.

El HNS5000TL está construido con un diseño robusto y una estructura de aluminio que le confiere resistencia a la corrosión y una durabilidad excepcional. Con un enfoque en la eficiencia, ofrece una tasa máxima del 98.20% y una eficiencia europea del 97.90%, lo que significa que más de la energía capturada por sus paneles se convertirá en energía utilizable.

señado para ser robusto y confiable, con protecciones integradas tipo III y una construcción que garantiza su durabilidad a lo largo del tiempo. Su interfaz de comunicación inteligente permite una fácil monitorización y gestión del sistema por medio de conectividad WiFi.

Características Principales

Potencia Nominal de Salida: 5,000 W
Voltaje Máximo de Entrada (V):550
Rango de Voltaje MPPT (V): 70-550
Corriente Máxima de Entrada (A): 18×2
Número de Seguidores MPPT: 2
Eficiencia Máxima: 98.20%
Eficiencia Europea: 97.92%
Peso: 10 kg
Dimensiones (Ancho x Alto x Profundidad): 358 x 360 x 142 mm
Tipo de Protección: IP65
Conexión Inteligente: Sí, con función de Monitoreo Inteligente y comunicación WiFi.

Instalación de Equipo




Confiabilidad y Seguridad
El HNS5000TL viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.

contra defectos de fabricación…!




Especificaciones Técnicas

Entrada de PV (Datos de Entrada de Fotovoltaicas):

Máx. DC Potencia (W): 8,400
Máx. Voltaje de Entrada (V): 600
MPPT Voltaje Operativo Rango (V): 70 -550
Rango de Voltaje de Entrada Nominal (V): 360
Corriente Máxima de Entrada (A): 18 x 2

Datos de Salida AC (Corriente Alterna):

Máx. Potencia de Salida (W): 5,000
Corriente Máxima de Salida (A): 28.7
Voltaje Nominal de Salida (V): 1/N/PE, 220Vac, 230Vac, 240Vac
Rango de Voltaje de Red: 180Vac-276Vac (Según estándar local)
Rango de Frecuencia de Red: 45-55Hz/54-66Hz
Factor de Potencia de Salida: 1 defectuoso (ajustable de 0.8 inductivo a 0.8 capacitivo)

Eficiencia:

Máx. Eficiencia: 98.20%
Eficiencia Euro: 97.92%

Protección:

Protección de Inversión de Polaridad PV: Sí
Detección de Resistencia de Aislamiento PV: Sí
Protección de Cortocircuito de AC: Sí
Protección de Corriente de AC: Sí
Protección de Sobrevoltaje de AC: Sí
Protección Anti-aislamiento: Sí
Protección de Residuo de Corriente: Sí
Protección de Sobrecarga Temporal: Sí

Datos Generales:

Dimensiones (An x Al x Pr): 358 x 360 x 142 mm
Peso: 10 kg
Grado de Protección: IP65
Material del Recinto: Aluminio
Rango de Temperatura Ambiente: -25 a 60 °C
Humedad Relativa: 0-100%
Topología: Sin Transformador
Interfaz de Comunicación: WiFi.
Enfriamiento: Convección inteligente con ventilación

Diagrama de conexión

HNS5000TL
Equipado con funciones inteligentes como el Anti-Flujo, que previene la retroalimentación de energía a la red, el HNS5000TL también cuenta con una capacidad de sobredimensionamiento máxima 1.5 veces su potencia nominal. Esto significa que se pueden instalar paneles solares adicionales para aumentar la generación sin la necesidad de actualizar el


Módulos Solares Compatibles

Panel Solar LONGI 575W
LR572HTH575M
Cantidad de modulos recomendados: 10
Voltaje de circuito abierto (Voc): 52.06 V
Corriente en corto circuito (Isc): 14.44 A
Dimensiones: 2278x1134x35 mm

Panel Solar ETSOLAR 450W
ETM760BH450WW/WB
Cantidad de modulos recomendados: 12
Voltaje de circuito abierto (Voc): 41.4 V
Corriente en corto circuito (Isc): 13.6 A
Dimensiones: 1909x1134x35 mm

Panel Solar LONGI 580W
 LP*182*182M72NH580W
Cantidad de modulos recomendados: 10
Voltaje de circuito abierto (Voc): 51.09 V
Corriente en corto circuito (Isc): 14.45 A
Dimensiones: 2279x1143x30 mm

Panel Solar RISEN 660W
RSM1328660M
Cantidad de modulos recomendados: 8
Voltaje de circuito abierto (Voc): 45.75V
Corriente en corto circuito (Isc): 18.33 A
Dimensiones: 2384x1303x35 mm


Nota:

Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A), colocar supresores de picos (LA302R) y verificar voltajes de operación.





KITS DE INTERCONEXION

HNS3000TL1
HNS3000TLKIT1

HNS5000TL
HNS5000TLKIT1

HNS7000TL
HNS7000TLKIT1

HNS8000TL
HNS8000TLKIT1

HNS9000TL
HNS9000TLKIT1

HNS10000TL
HNS10000TLKIT1

Energía Limpia

Ahorro de Energía

Cuidado del Medio Ambiente

Conexión sencilla


Notas:

Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
