Kit de energía solar para alimentar radar de velocidad X-RADAR1

Kit para alimentar radar de velocidad en 12 Vcc.

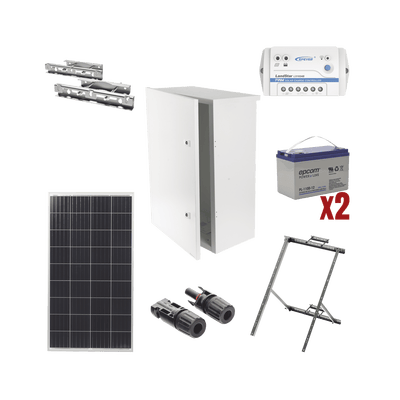

Lista de componentes incluidos en el kit:

1 x PRO-125-12              -Módulo fotovoltaico de 125 W, 12 Vcc.

1 x LS-1024-B               -Controlador de carga 10 A, 12 Vcc.

2 x PL-110-D12             -Acumulador ciclo profundo VRLA 12 Vcc, 110 Ah.

1 x EPL01        -Conector sencillo MC-4.

1 x SS-PBL-V5              -Montaje para poste/torre para paneles solares.

1 x EIPCB040703W3S        -Gabinete para baterías, montaje en poste.

1 x EI-PCB-40M-R2                -Montaje para poste para gabinete.

Diagrama de instalación:

Se recomienda el uso del cable especializado y distancias previstas a continuación:

Respetar el uso de las siguientes distancias con una variación del 10% para el óptimo uso del cableado

Cantidad

Modelo

Función del cable en este KIT

1

CBL-MC4-15R

Cable fotovoltaico, Punta positiva del modulo a la punta positiva del controlador

1

CBL-MC4-15BLK

Cable fotovoltaico, Punta negativa del modulo a la punta positiva del controlador

1

CBL-8AWG-3BLK

Negativo de baterías del controlador al negativo de la primer batería

1

CBL-8AWG-3R

Positivo de baterías del controlador al positivo de la segunda  batería

1

CBL-8AWG-3R

Del positivo de carga del controlador a la entrada positiva del  XRADR1, No exceder los 3 metros de distancia entre el gabinete y el dispositivo.

1

CBL-8AWG-3BLK

Del negativo de carga del controlador a la entrada negativa  del XRADR1, No exceder los 3 metros de distancia entre el gabinete y el dispositivo.

1

CBL-AWG2-1R

Jumper entre baterías, se conecta del positivo de la primer batería al positivo de la segunda batería.

1

CBL-AWG2-1B

Jumper entre baterías, se conecta del positivo de la primer batería al positivo de la segunda batería.

*NO incluye radar.
