Cómo Funciona?
Los sistemas HIBRIDOS con batería permiten aprovechar al máximo la energía solar. Los paneles solares generan electricidad en corriente directa, que es transformada en corriente alterna mediante un inversor híbrido. Este sistema suministra energía a la vivienda y almacena el excedente en una batería para su uso posterior, maximizando el ahorro y la independencia energética.
Este sistema permite reducir el consumo de la red eléctrica hasta en un 95%, brindando autonomía y asegurando el suministro en caso de fallos en la red.

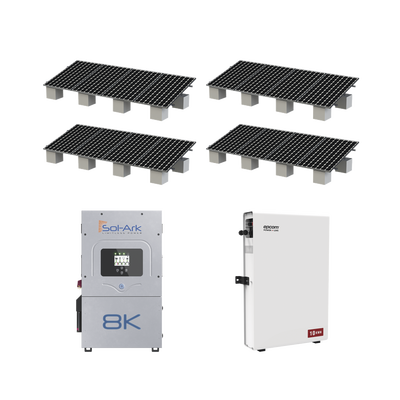

Cantidad
Modelo
Descripción

16
LR572HTHF580M
Módulo FV 580W

1
8K2P
Inversor híbrido Sol-Ark de 8KW 220Vca

1
RES20010K
Batería de 10KW

4
VEKTOR8R
Montaje para paneles solares

16
EPLECN230/35
Sujetadores finales para montaje


Aplicación
Este sistema es ideal para viviendas privadas que buscan independencia energética y ahorro en su recibo de electricidad. Su batería integrada permite el almacenamiento de energía para uso nocturno o en cortes de luz.
Beneficios
-Amigable con el Usuario: Diseño compacto, fácil instalación y transporte.-Alto Rendimiento: Eficiencia de hasta 97.8%, doble MPPT para distintas orientaciones y amplio rango de voltaje para mayor producción de energía.-Seguro y Confiable: Protección múltiple, detección de errores avanzada, grado de protección NEMA 4X y enfriamiento natural.
-Transferencia a nivel de un UPS: 4 ms


Especificaciones

Datos de Entrada (FV) :10,400W
Rango de Voltaje de Operación de MPPT: 100 – 500 Vcc
Rango de Voltaje de MPPT: 125 – 500V
Voltaje de Arranque: 125V
Máx. Voltaje de Entrada 1: 500V
Máx. Corriente de Entrada por MPPT: 18A
Máx. Corriente de Corto Circuito por MPPT: A
No. de MPPTs : 2
No. de Cadenas Solares por MPPT: 2

Datos de Salida (CA)
Voltaje Nominal CA:8000W
Máx. Corriente de Salida 3: 33.4A
Potencia Aparente, pico (5s, off-grid) 4: 1200VA
Voltajes de Salida CA Opcionales (monofásico): 208V – 240V
Frecuencia de la Red: 50 / 60Hz
Máx. Corriente de Paso de la Red : 63A
Rango de Factor de Potencia: +/- 0.9 ajustable
Tiempo de Transferencia de Respaldo: 4ms
Máx. Eficiencia: 97.6%
Modos de Venta de Energía: Limitado al Hogar / Conectado a la Red
Diseño (CD a CA): Sin transformador CD
Apilable en Paralelo: Hasta 9 en paralelo

Datos de Entrada de Batería (CD)
Tecnologías de Batería: Litio / Ácido-Plomo
Voltaje Nominal CD: 48V
Rango de Operación de Voltaje: 40 – 60V
Capacidad: 50 — 9900Ah
Máx. Corriente de Carga / Descarga: 190A
Controlador de Carga: 3-Etapas con Equalization
Eficiencia de Carga de Red a Batería: 96.0%
Sensor de Temperatura de Batería: Incluido
Arranque de Generador Automático: Arranque de dos hilos – Integrado
Comunicación BMS: CANBus & RS485 MODBUS

Datos Generales:
Peso: 32 kg / 70.5 lb.
Recinto (Carcasa): IP65 / NEMA 3R
Temperatura Ambiente: -25~55°C, > 45°C reducción de potencia
Ruido / Sonido: < 30 dB @ 25°C (77°F) Consumo Inactivo – Sin Carga: 60W Comunicación y Monitoreo: Hardware Wi-Fi & LAN incluido  Garantía Estándar: 5 años Protecciones y Certificaciones: Certificaciones y Listados: UL1741-2010/2018, IEEE1547a-2003/2014 Detección de Arco Eléctrico (FV) — NEC 690.11 Protección contra rayos en la entrada FV Protección Contra el Aislamiento Protección Contra Polaridad Inversa de FV Integrado Detección de la Resistencia de Aislamiento Unidad de Control de la Corriente Residual  Protección Contra Sobrecorriente de Salida Protección de la Salida en Cortocircuito  Protección Contra Sobrecarga: CD Tipo II / CA Tipo II  Baterías De Litio Compatibles: V5BATTERY EBOX48100R RES20010K RES1005K RLB10048MAX
